產品介紹

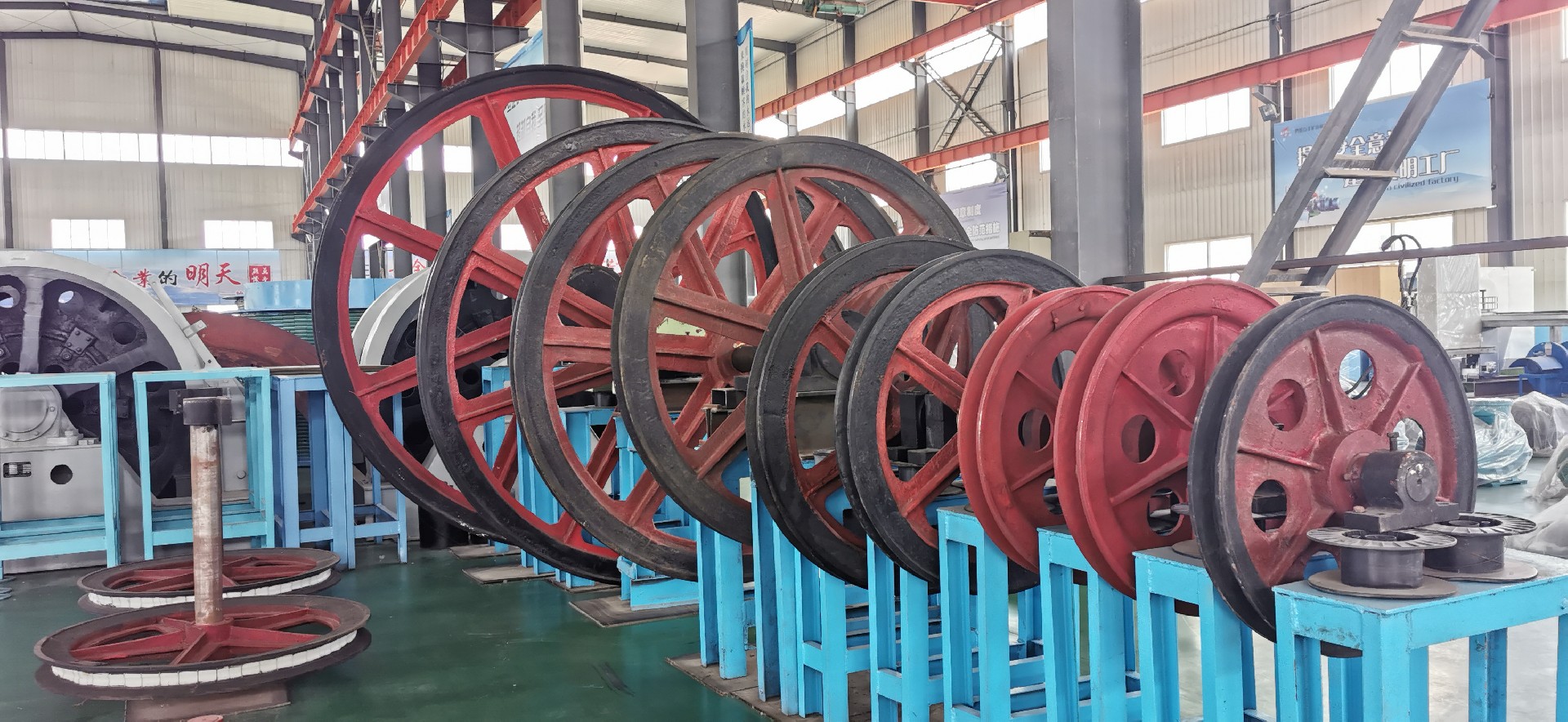

單繩纏繞式提升機天輪安裝在井架的很上部(雨棚下面)平臺上，用來引導鋼絲繩轉向。一般天輪有:固定天輪、游動天輪、鑿井天輪幾種。

(1)根據《煤礦安全規(guī)程》要求

①除移動式的或輔助性的絞車外，提升裝置的天輪、滾筒、摩擦輪、導向輪和導向滾等的很小直徑與鋼絲繩直徑之比值，應符合下列要求:

②井上提升裝置的滾筒和圍抱角大于 90°的天輪，不得小于 80;圍抱角小于 90°的天輪，不得小于 60。

③井下提升絞車和鑿井提升絞車的滾筒、井下架空乘人裝置的主導輪和尾導輪、圍抱角大于 90°的天輪，不得小于 60;圍抱角小于 90°的天輪不得小于 40。

④矸石山絞車的滾筒和導向輪，不得小于 50。

⑤在以上提升裝置中，如使用密封式提升鋼絲繩，應將各相應的比值增加20%。

⑥懸掛水泵、吊盤、管子用的滾筒和天輪，鑿井時運輸物料的絞車滾筒和天輪，傾斜井巷提升絞車的游動輪，矸石山絞車的壓繩輪以及無極繩運輸?shù)膶驖L等，不得小于 20。

⑦通過天輪的鋼絲繩必須低于天輪的邊緣，其高差:提升用天輪不得小于鋼絲繩直徑的1.5倍;懸吊用天輪不得小于鋼絲繩直徑的1倍。天輪的各段襯墊磨損達到1根鋼絲繩直徑的深度時，或沿側面磨損達到鋼絲繩直徑的 1/2 時，必須更換。

(2)單繩纏繞式天輪規(guī)格的確定原則

①豎井提升，使用固定天輪，一般情況下與卷筒直徑相等;

②斜井提升，如果保證鋼絲繩偏角不超過 1.5°，可使用固定天輪。一般情況下可根據繩徑比(卷筒直徑與鋼絲繩直徑比)的要求，確定固定天輪的直徑;

③斜井提升，如果采用固定天輪，鋼絲繩偏角超過1.5°，需采用游動天輪，即天輪可以在天輪軸上沿軸向自由游動，游動距離根據偏角值確定。
