產品介紹

1、主要用途和使用范圍

座鉤式吊桶是立井井筒鑿井期間提升矸石，輸送人員、材料的主要容器。對使用環境無特殊要求。

2、執行標準

吊桶執行 MT/T540—1996 、Q/HBWF022-2004。

3、工作（環境）和條件

主要應用于煤礦、非煤礦山、金屬礦山、非金屬礦山，立井井筒鑿 井期間提升矸石，輸送人員、材料的主要容器，對使用環境無特殊要求。

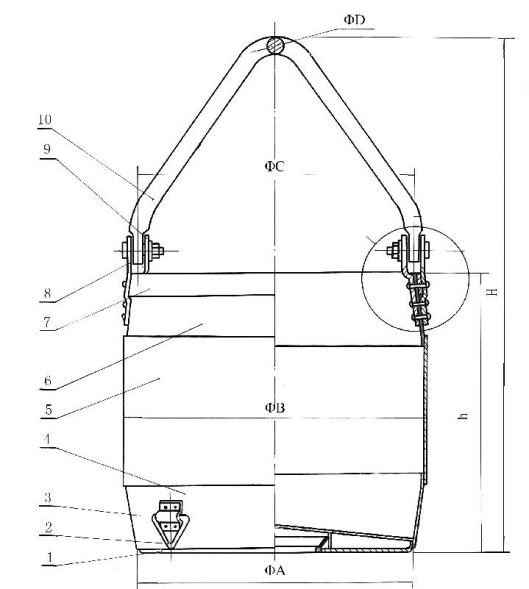

4、吊桶結構介紹

6、吊桶的使用說明

1）.桶體下部四周，有四個鉤環。2m3 及以上座鉤式吊桶，由于鉤環強度限 制，只供提升時穩定、移動及更換吊桶時操作之用。

2）. 吊桶是鑿井期間的主要提升容器，關系到井下作業人員的安全，因此 應由有資質的專業制造廠生產，不斷改進制造工藝，確保制造質量。

3）.為防止桶梁砸手，應在桶梁的落腳的桶口處焊上 4 個桶梁支撐板塊。

7、技術要求

吊桶應符合 MT/T540—1996 、Q/HBWF022-2004。

8、試驗方法

按 MT/T540—1996 的相關規定進行

1）.材料要符合設計要求，有出廠合格證書，每批材料應做物理和化學性 能試驗。

2）.桶梁鍛造后，應做正火處理。鍛造表面不得有裂紋、折疊、過燒、鍛 傷等缺陷，鍛造表面及煨彎處，應用20 倍放大鏡檢查。耳柄、銷軸做探 傷檢查。

3）. 出廠前用2 倍很大靜荷重，進行試驗，檢測下列部位，不得有殘余變 形，并在試驗時記錄下列數據：

(1)桶口彈性變形值（用百分表檢測）；

(2)內外耳環彈性變形值（用百分表檢測）；

(3)提梁兩耳柄彈性變形值（用百分表檢測）；

(4)桶底彈性變形值（用百分表檢測）；

(5)檢查桶梁掛鉤段圓弧半徑，不得小于設計值。

4）.檢查空吊桶吊掛時的垂直度，其規定允許偏差不大于 10mm:
